超聲波焊接輔助液冷超充的革命地位！
瀏覽：418次
發布時間：2024-06-17 14:34
隨著新能源汽車行業的蓬勃發展，新能源汽車“充電慢、充電難”一直是業內的關注重點。液冷超充技術作為解決新能源車“充電慢、充電難”的新技術，已成為行業競逐的焦點。其中，超聲波焊接輔助液冷超充技術以其獨特的優勢和重要的應用價值，成為了推動新能源動汽車發展的關鍵之一。今天的這篇文章，就讓我們一同深入探討超聲波焊接輔助液冷超充技術領域。
一、什么是液冷超充
液冷超充，是在電纜和充電槍之間設置一個專門的液體循環通道，通道內加入具備散熱功能的液冷卻液，通過動力泵推動冷卻液循環，從而把充電過程中產生的熱量帶出來，降低電纜溫度。由于系統功率部分采用液冷散熱，與外界環境無空氣交換，因此可以實現IP65的設計，同時系統采用大風量風扇散熱，噪聲低，環境友好性高。相比傳統的空氣冷卻系統，液冷系統的冷卻效果更好、充電速度更快、充電更加安全，大大提高了充電系統的工作效率和壽命。
二、液冷超充技術的重要性
隨著新能源汽車的普及，對快速充電的需求日益增長。液冷超充技術應運而生，它主要有以下關鍵優勢：
1、電流更大，充電速度快。

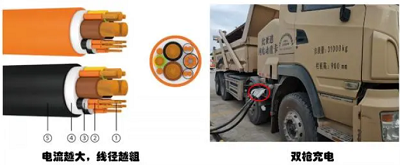

傳統充電樁的輸出電流會受到充電槍線的限制，因?yàn)殡娎|的發熱情況和電流的平方值呈正比，過大的電流會導致電纜過熱。為使線纜的發熱量得到降低，防止過熱現象出現，就必須增大導線的截面積，從而使得槍線的重量也有所增加。目前250A的國標充電槍一般采用80mm2的電纜，充電槍整體很重，且不容易彎曲。如果要實現更大電流充電，也可以采用雙槍充電，但這只是特定場合使用，大電流充電的最終解決方法只能是液冷充電槍充電。

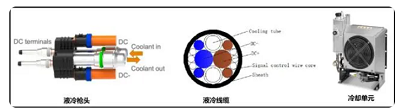

液冷充電槍利用內部的水管及冷卻液，可以帶走電纜產生的熱量，以此實現更大的電流傳輸。液冷充電槍還需要配套冷卻單元，其由水箱、水泵、散熱器和風扇組成，水泵驅動冷凍液在槍線循環流動，將熱量帶至散熱器由風扇吹走，實現了更大載流量。
（常規國標充電槍）
（液冷充電槍）
2、槍線更輕，充電裝備重量輕。

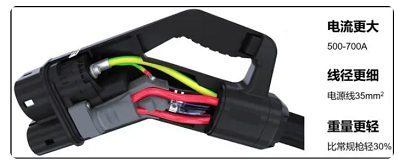

液冷充電槍內部有電纜和水管，500A液冷充電槍的電纜通常是35mm2，它可以通過水管內的冷卻液流動來帶走熱量。由于電纜更細，所以液冷充電槍要比常規的充電槍輕30%~40%。
（液冷充電槍）
3、發熱少，散熱快，安全性高。
常規充電樁及半液冷充電樁的樁體都是風冷散熱，空氣從一側進入樁體，吹走電氣元件、整流模塊的熱量，從另一側樁體散出。但是空氣會夾雜著灰塵、鹽霧及水氣并吸附在內部器件表面，導致系統絕緣變差、散熱效果變差，充電效率降級和設備壽命減少。對于常規充電樁或是半液冷充電樁來說，散熱和防護是兩個相互矛盾的概念，因此防護好則散熱較難設計，散熱好則防護較難處理。

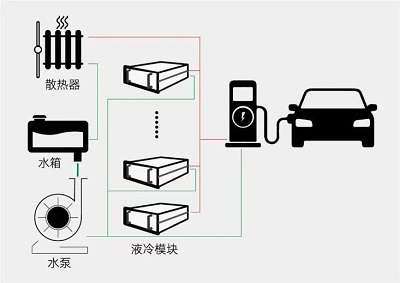

全液冷充電樁采用液冷充電模塊。這種模塊的正面和背面無風道設計，而是通過液冷板內部的冷卻液與外界進行熱交換。這使得充電樁功率部分可以全封閉設計，將散熱器外置。冷卻液將熱量帶到外部散熱器上，外部空氣吹走散熱器表面的熱量。由于液冷充電模塊和電氣配件與外界環境無接觸，全液冷充電樁可以實現IP65的防護等級，可靠性更高。此外，由于液體循環冷卻具有更好的熱傳導性能和更快的散熱速度，全液冷充電樁的散熱效果更好。

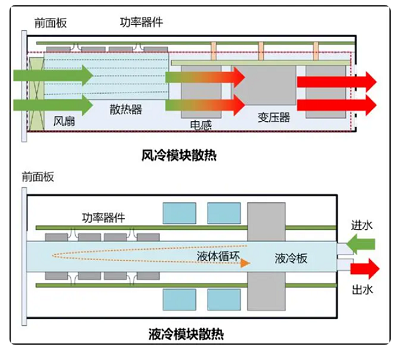

（模塊散熱原理）
4、 充電噪音小，防護等級更高
全液冷超充樁采用分體式散熱設計，與分體式空調類似，將散熱單元放置于遠離人群的地方，甚至還可以跟水池、噴泉進行熱交換來達到更好的散熱效果及更低的噪聲。
5、 低全生命周期成本（TCO）
傳統風冷充電樁壽命一般不超5年，目前多數充電站運營租期是8-10年，這就表明場站運營周期內至少需換一次充電設備。而全液冷充電樁使用壽命可達10年以上，可覆蓋充電站的全生命周期。
并且與風冷充電樁需要頻繁開柜除塵、維護等操作相比，全液冷充電樁只需在外置散熱器積塵后進行沖洗，維護更為簡單。由此可見，全液冷充電系統的TCO要低于傳統采用風冷充電模塊的充電系統。
三、超聲波焊接在液冷超充中的應用
海明聲自主研發的超聲波端子焊接機已廣泛應用于液冷充電槍焊接。超聲波金屬焊接有快速、節能、熔合強度高、導電性好、無火花、接近冷態加工等優點。
線對端子超聲波端子焊接機D系列、線對線超聲波線束焊接機X系列、全自動超聲波端子焊接機D01Z系列等設備，常用于汽車高低壓線束、充電樁/槍、儲能等領域，滿足線束與線束、線束與端子、銅排鋁排等多種焊接需求，已向國內外新能源汽車領域眾多優秀的廠商和二級供應商提供專業的超聲波焊接設備和解決方案，也贏得了行業里頭部客戶的認可。

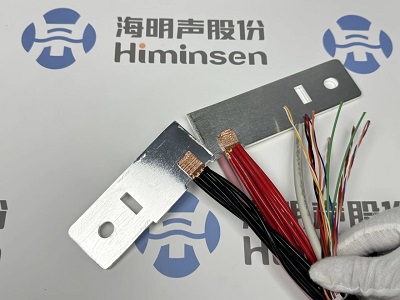

（40mm2液冷充電槍焊接應用）

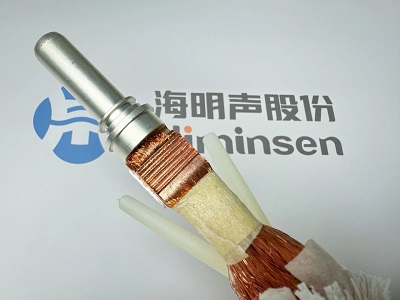

（70mm2液冷充電槍焊接應用）
