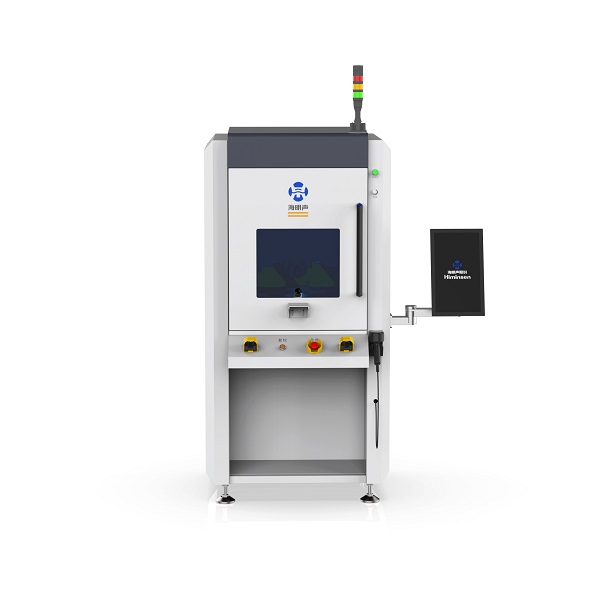

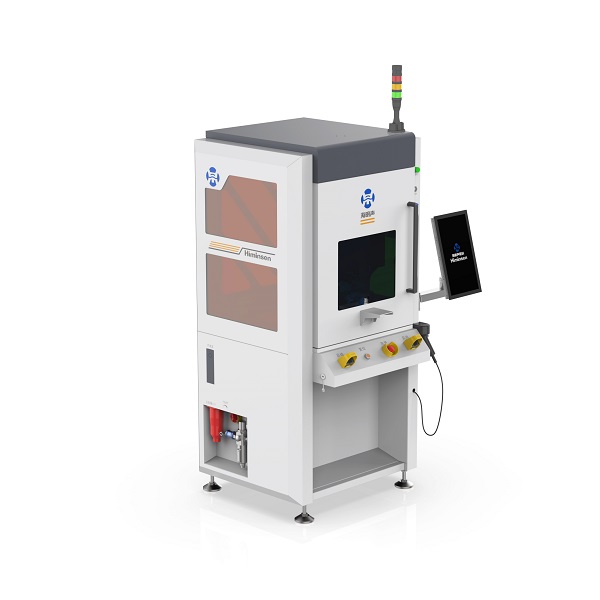

HMS-D01G 超聲波端子焊接機
一、設備介紹
HMS-D01G 超聲波端子焊接機是立式結構的數控型焊接機。其升降調節符合人體工程學要求，采用四氣缸雙電磁閥式控制系統，運行穩定。配備工業觸控顯示屏，操作便捷，數據直觀。
海明聲自主研發的換能器、發生器、變幅桿、焊頭等，使整機性能大幅提升。其適用于銅線、鍍錫線、鋁線與銅、鋁端子的焊接，廣泛應用于新能源汽車高壓線束連接器、新能源汽車充電樁線束焊接等。
二、設備特點
焊接范圍：
6㎜2—95㎜2銅線纜與銅端子焊接
6㎜2—95㎜2鋁線纜與銅端子焊接
焊接材料：
銅線與鍍銀銅端子、鍍鎳銅端子、裸銅端子焊接；
鋁線與鍍銀銅端子、鍍銀鋁端子、裸銅端子焊接；
焊接方式：
線纜與端子90°或180°焊接
啟動方式：
雙手啟動或掃描槍掃描啟動
聯機功能：
MES系統可識別、采集設備單次焊接輸出功率、焊接行程、焊接時間等數據
自檢功能：
系統自動生成品質監測檔案，通過焊接高度、輸出功率、焊接時間、焊接能量等方式來檢測單次焊接產品是否符合產品焊接所需質量要求，出現異常報警停機
三、設備參數
輸入電壓：AC 380V(-10/+60) 50～60Hz
設備尺寸：1300*1000*2000mm
設備功率：9000W
氣源氣壓：＞0.5MPa
顯示方式：18.5寸觸摸一體機電腦
生產效率：120pcs/H—150pcs/H
數據儲存：10萬組產品焊接數據
報警功能：焊接結果監控，對焊接時間、能量、壓力、功率、焊前高度、焊后高度進行管控
界面顯示：時間、能量、功率、壓力、振幅、頻率、生產數量、焊頭編號和壽命、高度等信息
